聯(lián)系方式:

東方醫(yī)藥網(wǎng) > 產(chǎn)品庫 > 其他分類 注冊
球磨機巴氏合金錫基合金軸瓦加工鑄造 球磨機巴氏合金錫基合金軸瓦加工鑄造 球磨機巴氏合金錫基合金軸瓦加工鑄造 球磨機巴氏合金錫基合金軸瓦加工鑄造
瀏覽次數(shù)()

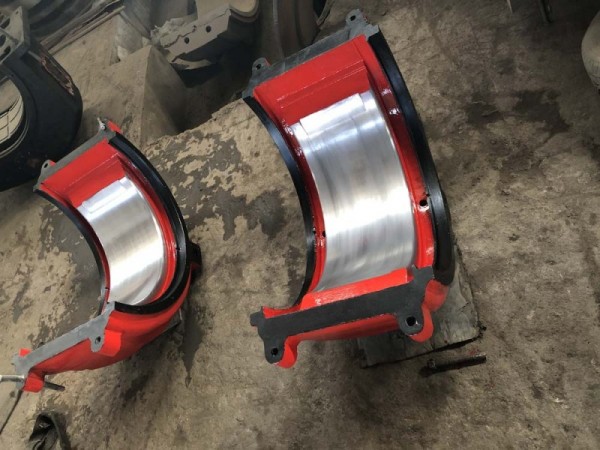

球磨機巴氏合金錫基合金軸瓦加工鑄造

招商熱線

(購買勿擾)

025-57950697
巴氏合金軸瓦更新時間：4天前
  • 產(chǎn)品規(guī)格： 11-6
  • 產(chǎn)品標(biāo)簽： 巴氏合金，錫基合金，球磨機軸瓦
  • 招商區(qū)域：
    全國
  • 產(chǎn)品賣點： 新產(chǎn)品
  • 招商企業(yè)： 河南樺創(chuàng)金屬材料貿(mào)易有限公司
  • 聯(lián) 系 人： 東方醫(yī)藥網(wǎng)客服中心
  • 招商熱線： 025-57950697(購買勿擾)
  • 聯(lián)系方式： 025-57950697(購買勿擾)
  • 溫馨提示： 聯(lián)系時請說明來自“東方醫(yī)藥網(wǎng)”，您會獲得更多優(yōu)惠和支持！
  • 在線洽談：點擊這里給我發(fā)消息
0

本網(wǎng)站不銷售任何藥品，個人購買請勿撥打客服熱線！

如您對此藥品感興趣，請留言回復(fù)

河南樺創(chuàng)金屬材料貿(mào)易有限公司
會主動與您接洽！
合作雙方請謹(jǐn)慎交易，交易前請先核實查證對方證件及信息真實性，以確保您的利益不受損失。

掃一掃發(fā)到手機

微信掃一掃，產(chǎn)品信息發(fā)手機
  • 品牌保障
  • 貨源保障
  • 服務(wù)保障
產(chǎn)品詳情
  • 產(chǎn)品標(biāo)簽
  • 巴氏合金，錫基合金，球磨機軸瓦
  • 招商區(qū)域
  • 全國
  • 批準(zhǔn)文號
  • 巴氏合金軸瓦
  • 產(chǎn)品類別
  • 其他分類
  • 產(chǎn)品規(guī)格
  • 11-6
  • 用法用量
  • 球磨機巴氏合金錫基合金軸瓦加工鑄造 球磨機滑動軸承軸瓦澆鑄與修理。 球磨機烏金瓦巴氏合金（zhchsnsb11-6）的澆鋳。準(zhǔn)備的工具有1.熔爐，用石墨坩堝熔化巴氏合金；2.搪錫爐；3.預(yù)熱爐，澆鋳前將已經(jīng)搪錫的軸瓦進行加熱到合適的溫度。軸承合金的澆鋳分以下的方法和步驟：1.清理軸瓦：（注：堿性劑去油污，酸性劑去氧化物。）軸瓦上的氧化皮，污垢可以用砂紙，鋼絲刷或噴砂的方法除去。軸瓦有油污時，可把軸瓦放入鍋里加熱300-350度，用麻刷蘸著助焊劑溶液擦洗，或把軸瓦放入80-100度的堿水中煮洗10-12
  • 成份
  • 錫合金
  • 性狀
  • 條狀
  • 功能主治
  • 球磨機巴氏合金錫基合金軸瓦加工鑄造 球磨機滑動軸承軸瓦澆鑄與修理。 球磨機烏金瓦巴氏合金（zhchsnsb11-6）的澆鋳。準(zhǔn)備的工具有1.熔爐，用石墨坩堝熔化巴氏合金；2.搪錫爐；3.預(yù)熱爐，澆鋳前將已經(jīng)搪錫的軸瓦進行加熱到合適的溫度。軸承合金的澆鋳分以下的方法和步驟：1.清理軸瓦：（注：堿性劑去油污，酸性劑去氧化物。）軸瓦上的氧化皮，污垢可以用砂紙，鋼絲刷或噴砂的方法除去。軸瓦有油污時，可把軸瓦放入鍋里加熱300-350度，用麻刷蘸著助焊劑溶液擦洗，或把軸瓦放入80-100度的堿水中煮洗10-12分鐘，再放入80-100水中煮4-5分鐘去堿，再放入冷水中沖洗后烘干。堿水的成分10%的NaOH水溶液或10%-30%Naco3水溶液。2. 如果是舊瓦，其清理方法：可用噴燈火烤瓦背使合金脫落，再用鋼絲刷或鏟刀將殘余的合金去除，并用抹布擦凈。這種方法比較麻煩，較好的方法是將軸瓦放入熔化合金的坩堝中，使合金熔化，軸瓦放入坩堝前應(yīng)預(yù)熱120-150度。3檢查和修正鋼背瓦：檢查瓦背內(nèi)表面有無氧化物，無氧化物的表面呈銀灰色。如有金黃色或褐色氧化斑時，應(yīng)用30%的鹽酸水溶液酸洗，或用鋼絲刷擦光。4. 再一次去油污：方法與1相同，用水滴法檢查，將水滴在瓦背上后，水滴應(yīng)能立即散開無任何聚集。5. 鍍錫：經(jīng)清洗后的軸瓦，鍍上一層錫以便澆注軸承合金時軸瓦能與合金粘合牢固。（1）鍍錫前的準(zhǔn)備工作：鍍錫前先將軸瓦非澆鋳面上涂一層保護膜，保護膜的配方：40%的白惡粉，40%水玻璃，20%水混合物，或用20%水玻璃，80%的水混合物。并再加熱140度烘干。然后在軸瓦上鍍錫的表面上涂一層助熔劑，以使錫和軸瓦得到更好的結(jié)合。（2）.錫鍋加熱：將錫鍋到420度并每隔1小時左右在錫溶液面上撒一層脫氧劑來脫氧，以保證錫溶液的純凈，同時要保證錫的含量在99.5%以上，一般應(yīng)用2號3號錫。（3）鍍錫：鍍錫操作時間不易長，容易氧化，影響鍍錫質(zhì)量。
  • 注意事項
  • 球磨機巴氏合金錫基合金軸瓦加工鑄造 球磨機滑動軸承軸瓦澆鑄與修理。 球磨機烏金瓦巴氏合金（zhchsnsb11-6）的澆鋳。準(zhǔn)備的工具有1.熔爐，用石墨坩堝熔化巴氏合金；2.搪錫爐；3.預(yù)熱爐，澆鋳前將已經(jīng)搪錫的軸瓦進行加熱到合適的溫度。軸承合金的澆鋳分以下的方法和步驟：1.清理軸瓦：（注：堿性劑去油污，酸性劑去氧化物。）軸瓦上的氧化皮，污垢可以用砂紙，鋼絲刷或噴砂的方法除去。軸瓦有油污時，可把軸瓦放入鍋里加熱300-350度，用麻刷蘸著助焊劑溶液擦洗，或把軸瓦放入80-100度的堿水中煮洗10-12分鐘，再放入80-100水中煮4-5分鐘去堿，再放入冷水中沖洗后烘干。堿水的成分10%的NaOH水溶液或10%-30%Naco3水溶液。2. 如果是舊瓦，其清理方法：可用噴燈火烤瓦背使合金脫落，再用鋼絲刷或鏟刀將殘余的合金去除，并用抹布擦凈。這種方法比較麻煩，較好的方法是將軸瓦放入熔化合金的坩堝中，使合金熔化，軸瓦放入坩堝前應(yīng)預(yù)熱120-150度。3檢查和修正鋼背瓦：檢查瓦背內(nèi)表面有無氧化物，無氧化物的表面呈銀灰色。如有金黃色或褐色氧化斑時，應(yīng)用30%的鹽酸水溶液酸洗，或用鋼絲刷擦光。4. 再一次去油污：方法與1相同，用水滴法檢查，將水滴在瓦背上后，水滴應(yīng)能立即散開無任何聚集。5. 鍍錫：經(jīng)清洗后的軸瓦，鍍上一層錫以便澆注軸承合金時軸瓦能與合金粘合牢固。（1）鍍錫前的準(zhǔn)備工作：鍍錫前先將軸瓦非澆鋳面上涂一層保護膜，保護膜的配方：40%的白惡粉，40%水玻璃，20%水混合物，或用20%水玻璃，80%的水混合物。并再加熱140度烘干。然后在軸瓦上鍍錫的表面上涂一層助熔劑，以使錫和軸瓦得到更好的結(jié)合。（2）.錫鍋加熱：將錫鍋到420度并每隔1小時左右在錫溶液面上撒一層脫氧劑來脫氧，以保證錫溶液的純凈，同時要保證錫的含量在99.5%以上，一般應(yīng)用2號3號錫。（3）鍍錫：鍍錫操作時間不易長，容易氧化，影響鍍錫質(zhì)量。
  • 不良反應(yīng)
  • 球磨機巴氏合金錫基合金軸瓦加工鑄造 球磨機滑動軸承軸瓦澆鑄與修理。 球磨機烏金瓦巴氏合金（zhchsnsb11-6）的澆鋳。準(zhǔn)備的工具有1.熔爐，用石墨坩堝熔化巴氏合金；2.搪錫爐；3.預(yù)熱爐，澆鋳前將已經(jīng)搪錫的軸瓦進行加熱到合適的溫度。軸承合金的澆鋳分以下的方法和步驟：1.清理軸瓦：（注：堿性劑去油污，酸性劑去氧化物。）軸瓦上的氧化皮，污垢可以用砂紙，鋼絲刷或噴砂的方法除去。軸瓦有油污時，可把軸瓦放入鍋里加熱300-350度，用麻刷蘸著助焊劑溶液擦洗，或把軸瓦放入80-100度的堿水中煮洗10-12分鐘，再放入80-100水中煮4-5分鐘去堿，再放入冷水中沖洗后烘干。堿水的成分10%的NaOH水溶液或10%-30%Naco3水溶液。2. 如果是舊瓦，其清理方法：可用噴燈火烤瓦背使合金脫落，再用鋼絲刷或鏟刀將殘余的合金去除，并用抹布擦凈。這種方法比較麻煩，較好的方法是將軸瓦放入熔化合金的坩堝中，使合金熔化，軸瓦放入坩堝前應(yīng)預(yù)熱120-150度。3檢查和修正鋼背瓦：檢查瓦背內(nèi)表面有無氧化物，無氧化物的表面呈銀灰色。如有金黃色或褐色氧化斑時，應(yīng)用30%的鹽酸水溶液酸洗，或用鋼絲刷擦光。4. 再一次去油污：方法與1相同，用水滴法檢查，將水滴在瓦背上后，水滴應(yīng)能立即散開無任何聚集。5. 鍍錫：經(jīng)清洗后的軸瓦，鍍上一層錫以便澆注軸承合金時軸瓦能與合金粘合牢固。（1）鍍錫前的準(zhǔn)備工作：鍍錫前先將軸瓦非澆鋳面上涂一層保護膜，保護膜的配方：40%的白惡粉，40%水玻璃，20%水混合物，或用20%水玻璃，80%的水混合物。并再加熱140度烘干。然后在軸瓦上鍍錫的表面上涂一層助熔劑，以使錫和軸瓦得到更好的結(jié)合。（2）.錫鍋加熱：將錫鍋到420度并每隔1小時左右在錫溶液面上撒一層脫氧劑來脫氧，以保證錫溶液的純凈，同時要保證錫的含量在99.5%以上，一般應(yīng)用2號3號錫。（3）鍍錫：鍍錫操作時間不易長，容易氧化，影響鍍錫質(zhì)量。
  • 貯藏
  • 常溫
  • 禁忌
  • 保質(zhì)期
  • 長期
  • 生產(chǎn)企業(yè)
  • 河南樺創(chuàng)金屬材料貿(mào)易有限公司
  • 經(jīng)銷企業(yè)
  • 河南樺創(chuàng)金屬材料貿(mào)易有限公司
  • 備注
  • 球磨機巴氏合金錫基合金軸瓦加工鑄造 球磨機滑動軸承軸瓦澆鑄與修理。 球磨機烏金瓦巴氏合金（zhchsnsb11-6）的澆鋳。準(zhǔn)備的工具有1.熔爐，用石墨坩堝熔化巴氏合金；2.搪錫爐；3.預(yù)熱爐，澆鋳前將已經(jīng)搪錫的軸瓦進行加熱到合適的溫度。軸承合金的澆鋳分以下的方法和步驟：1.清理軸瓦：（注：堿性劑去油污，酸性劑去氧化物。）軸瓦上的氧化皮，污垢可以用砂紙，鋼絲刷或噴砂的方法除去。軸瓦有油污時，可把軸瓦放入鍋里加熱300-350度，用麻刷蘸著助焊劑溶液擦洗，或把軸瓦放入80-100度的堿水中煮洗10-12分鐘，再放入80-100水中煮4-5分鐘去堿，再放入冷水中沖洗后烘干。堿水的成分10%的NaOH水溶液或10%-30%Naco3水溶液。2. 如果是舊瓦，其清理方法：可用噴燈火烤瓦背使合金脫落，再用鋼絲刷或鏟刀將殘余的合金去除，并用抹布擦凈。這種方法比較麻煩，較好的方法是將軸瓦放入熔化合金的坩堝中，使合金熔化，軸瓦放入坩堝前應(yīng)預(yù)熱120-150度。3檢查和修正鋼背瓦：檢查瓦背內(nèi)表面有無氧化物，無氧化物的表面呈銀灰色。如有金黃色或褐色氧化斑時，應(yīng)用30%的鹽酸水溶液酸洗，或用鋼絲刷擦光。4. 再一次去油污：方法與1相同，用水滴法檢查，將水滴在瓦背上后，水滴應(yīng)能立即散開無任何聚集。5. 鍍錫：經(jīng)清洗后的軸瓦，鍍上一層錫以便澆注軸承合金時軸瓦能與合金粘合牢固。（1）鍍錫前的準(zhǔn)備工作：鍍錫前先將軸瓦非澆鋳面上涂一層保護膜，保護膜的配方：40%的白惡粉，40%水玻璃，20%水混合物，或用20%水玻璃，80%的水混合物。并再加熱140度烘干。然后在軸瓦上鍍錫的表面上涂一層助熔劑，以使錫和軸瓦得到更好的結(jié)合。（2）.錫鍋加熱：將錫鍋到420度并每隔1小時左右在錫溶液面上撒一層脫氧劑來脫氧，以保證錫溶液的純凈，同時要保證錫的含量在99.5%以上，一般應(yīng)用2號3號錫。（3）鍍錫：鍍錫操作時間不易長，容易氧化，影響鍍錫質(zhì)量。
招商政策
及時提供貨源，確保全國范圍內(nèi)2～10天內(nèi)到貨； ·實行區(qū)域獨家代理，確保運作者權(quán)益； ·提供合理的運作空間，確保投入與收益成正比； ·企業(yè)會持續(xù)穩(wěn)定給予代理商做全面服務(wù)工作； ·完成任務(wù)年終返點； ·提供合法的經(jīng)營手續(xù)；
代理要求
·有長期合作的決心； ·具有較強的責(zé)任心和信心； ·完善的銷售網(wǎng)絡(luò)； ·具有一定的經(jīng)濟實力和良好的商業(yè)信譽； ·具有豐富的市場操作經(jīng)驗，較強的市場開發(fā)能力；
聯(lián)系方式
  • 公司名稱
  • 河南樺創(chuàng)金屬材料貿(mào)易有限公司
  • 手機號碼
  • 025-57950697(購買勿擾)
  • 公司地址
  • 河南省周口市商水縣張莊鄉(xiāng)李寨小莊村36
  • 即時通訊
  • vip會員可查看
  • 公司電話
  • vip會員可查看
  • 在線狀態(tài)
  • 聯(lián)系人
  • 東方醫(yī)藥網(wǎng)客服中心
代理商留言
已有帳號？ 立即登錄
