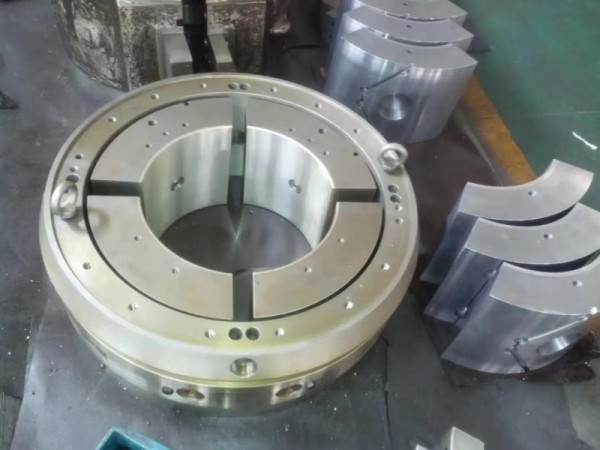

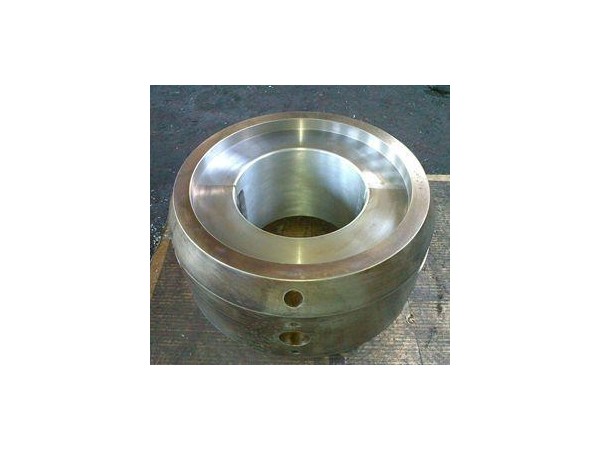

汽輪機水輪機軸瓦軸套專用耐磨耐高溫錫基巴氏合金

招商熱線
(購買勿擾)

025-57950697

河南樺創(chuàng)更新時間：5天前

產(chǎn)品規(guī)格：錫基巴氏合金
產(chǎn)品標簽：錫基巴氏合金，錫基合金
招商區(qū)域：
全國
產(chǎn)品賣點：新產(chǎn)品

查看聯(lián)系方式我要代理

招商企業(yè)： 河南樺創(chuàng)金屬材料貿(mào)易有限公司
聯(lián) 系人：東方醫(yī)藥網(wǎng)客服中心
招商熱線： 025-57950697(購買勿擾)
聯(lián)系方式： 025-57950697(購買勿擾)
溫馨提示：聯(lián)系時請說明來自“東方醫(yī)藥網(wǎng)”，您會獲得更多優(yōu)惠和支持！
在線洽談：

企業(yè)詳情

本網(wǎng)站不銷售任何藥品，個人購買請勿撥打客服熱線！

如您對此藥品感興趣，請留言回復

河南樺創(chuàng)金屬材料貿(mào)易有限公司
會主動與您接洽！
合作雙方請謹慎交易，交易前請先核實查證對方證件及信息真實性，以確保您的利益不受損失。

掃一掃發(fā)到手機

微信掃一掃，產(chǎn)品信息發(fā)手機

品牌保障
貨源保障
服務保障

該企業(yè)其它產(chǎn)品

產(chǎn)品詳情

產(chǎn)品標簽
錫基巴氏合金，錫基合金
招商區(qū)域
全國
批準文號
河南樺創(chuàng)
產(chǎn)品類別
其他分類
產(chǎn)品規(guī)格
錫基巴氏合金
用法用量
電廠水輪機汽輪機軸瓦軸套專用耐磨耐高溫錫基巴氏合金軸瓦的材料為巴氏合金，是一種熔點很低的軟金屬。選用的焊絲與軸瓦材料相同，利用氧焊焰做熱源自行熔制而成。焊絲的具體長度由計算得出，用巴氏合金軸瓦體積除以焊絲截面積，得出的數(shù)值再加上30％的余量。焊絲熔制后，用銼倒去棱角，除去表面氧化膜和軸瓦澆鑄時注意事項如下 1、焊后處理表面檢查，沒有氣孔、夾渣和未熔合為合格。采用刮削方法恢復其原始尺寸，并使用假軸檢查刮削的效果 2、軸瓦表面的處理對于*處于潤滑油工況中的巴氏合金軸瓦，油分子已滲入機體，在焊接修復時，
成份
巴氏合金
性狀
條狀
功能主治
電廠水輪機汽輪機軸瓦軸套專用耐磨耐高溫錫基巴氏合金軸瓦的材料為巴氏合金，是一種熔點很低的軟金屬。選用的焊絲與軸瓦材料相同，利用氧焊焰做熱源自行熔制而成。焊絲的具體長度由計算得出，用巴氏合金軸瓦體積除以焊絲截面積，得出的數(shù)值再加上30％的余量。焊絲熔制后，用銼倒去棱角，除去表面氧化膜和軸瓦澆鑄時注意事項如下 1、焊后處理表面檢查，沒有氣孔、夾渣和未熔合為合格。采用刮削方法恢復其原始尺寸，并使用假軸檢查刮削的效果 2、軸瓦表面的處理對于*處于潤滑油工況中的巴氏合金軸瓦，油分子已滲入機體，在焊接修復時，這些滲油的表面層阻礙金屬間的熔合，故應做認真清理 3、預熱保溫巴氏合金軸瓦表面處理之后，要將它預熱至150～180℃ ，然后放置在電爐或烘爐上，保持溫度以減緩其在焊接修復時的冷卻速度，這時要注意避免已處理過的軸瓦表面再污染。 4、軸瓦澆鑄巴氏合金軸瓦的熔點較低，底層釬接時，釬接溫度不宜過高，否則非釬接部位的巴氏合金會產(chǎn)生過熱或熔化。開始用角鋼和焊炬進行熔焊。為確保焊道內(nèi)不殘留氣孔和夾渣，每層焊道完成后，要進行重熔。并使用紫銅絲攪動熔池，以促進氣孔和夾渣上浮。重熔時，焊炬和焊絲擺動方法以及速度與焊接時相同。 5、巴氏合金軸瓦氧化巴氏合金易氧化，為保證焊接質(zhì)量，每層焊道及重熔完成后，都要涂刷鍍濟溶液，并刷除焊道表面的氧化物和浮渣。當堆焊層的厚度過厚時，可采用多層焊，堆焊表面要比軸瓦原始表面略高。堆焊過程中應注意，在焊道與原始表面交界處不要產(chǎn)生咬邊和未熔合等缺陷。巴氏合金由于它的強度較低，一般都澆注在鋼殼（鋼背或銅基本體）上，制成雙金屬軸瓦。利用鋼背材料增強合金的強度。在一定范圍內(nèi)合金層越薄承載能力越大。為了使軸承合金與鋼殼粘合牢固，在澆注前應把鋼背清洗干凈并進行掛錫。其工藝過程如下：堿洗→水洗→酸洗→水洗→沸水清洗→凃保護劑→涂溶劑－掛錫。同時模具預熱，軸承合金熔化，Z終巴氏合金液澆注。
注意事項
不良反應
電廠水輪機汽輪機軸瓦軸套專用耐磨耐高溫錫基巴氏合金軸瓦的材料為巴氏合金，是一種熔點很低的軟金屬。選用的焊絲與軸瓦材料相同，利用氧焊焰做熱源自行熔制而成。焊絲的具體長度由計算得出，用巴氏合金軸瓦體積除以焊絲截面積，得出的數(shù)值再加上30％的余量。焊絲熔制后，用銼倒去棱角，除去表面氧化膜和軸瓦澆鑄時注意事項如下 1、焊后處理表面檢查，沒有氣孔、夾渣和未熔合為合格。采用刮削方法恢復其原始尺寸，并使用假軸檢查刮削的效果 2、軸瓦表面的處理對于*處于潤滑油工況中的巴氏合金軸瓦，油分子已滲入機體，在焊接修復時，這些滲油的表面層阻礙金屬間的熔合，故應做認真清理 3、預熱保溫巴氏合金軸瓦表面處理之后，要將它預熱至150～180℃ ，然后放置在電爐或烘爐上，保持溫度以減緩其在焊接修復時的冷卻速度，這時要注意避免已處理過的軸瓦表面再污染。 4、軸瓦澆鑄巴氏合金軸瓦的熔點較低，底層釬接時，釬接溫度不宜過高，否則非釬接部位的巴氏合金會產(chǎn)生過熱或熔化。開始用角鋼和焊炬進行熔焊。為確保焊道內(nèi)不殘留氣孔和夾渣，每層焊道完成后，要進行重熔。并使用紫銅絲攪動熔池，以促進氣孔和夾渣上浮。重熔時，焊炬和焊絲擺動方法以及速度與焊接時相同。 5、巴氏合金軸瓦氧化巴氏合金易氧化，為保證焊接質(zhì)量，每層焊道及重熔完成后，都要涂刷鍍濟溶液，并刷除焊道表面的氧化物和浮渣。當堆焊層的厚度過厚時，可采用多層焊，堆焊表面要比軸瓦原始表面略高。堆焊過程中應注意，在焊道與原始表面交界處不要產(chǎn)生咬邊和未熔合等缺陷。巴氏合金由于它的強度較低，一般都澆注在鋼殼（鋼背或銅基本體）上，制成雙金屬軸瓦。利用鋼背材料增強合金的強度。在一定范圍內(nèi)合金層越薄承載能力越大。為了使軸承合金與鋼殼粘合牢固，在澆注前應把鋼背清洗干凈并進行掛錫。其工藝過程如下：堿洗→水洗→酸洗→水洗→沸水清洗→凃保護劑→涂溶劑－掛錫。同時模具預熱，軸承合金熔化，Z終巴氏合金液澆注。
貯藏
常溫
禁忌
保質(zhì)期
長期
生產(chǎn)企業(yè)
河南樺創(chuàng)金屬材料貿(mào)易有限公司
經(jīng)銷企業(yè)
河南樺創(chuàng)金屬材料貿(mào)易有限公司
備注
